FPAT双路输出交流电流变送器苏州迅鹏依电厂要求制作的一款高效能电量变送器，外壳为金属外壳，屏蔽效果好，抗干扰强，电路板为加厚电路板，特别适用于可靠性要求高的场合。

FPA交流电流变送器是一种将被测交流电流参数，经隔离变送成线性的直流模拟信号的装置。

测量：单相/三相交流电流单相/三相电流变送器

输入范围：5Aac,1Aac

精度：±0.2%RO

输出：4~20mAdc，0~10Vdc等模拟量信号

工作电源：AC220V±10%或AC/DC24~265V

安装方式：35mm标准导轨、底座螺钉安装

FPAT双路输出交流电流变送器苏州迅鹏

FPA交流电流变送器的技术条件

引用标准：GB/T  13850-1998（IEC688-1992）

长期稳定度：≤±0.2%/年，无累计误差

温度影响：≤100ppm/℃

响应时间：＜400ms

输出纹波：＜0.4% (峰-峰值)

输入功耗：电流＜0.2VA，电压＜0.1VA

工作频率：标称频率±10%

输出负载：电流输出 额定10V压降  最大15V压降（可选）

          电压输出 额定 2mA 最大  5mA输出

输出负载影响：＜0.1%  （额定负载范围内）

辅助电源：额定电压 80%-120% 额定频率  90%-110%

允许过量输入：电流 3倍连续 10倍30秒  50倍1秒，

              电压  最大2倍连续

电压试验：输入/输出/电源与外壳之间 2kV AC 1min    IEC688

冲击试验：ANSI C37.90a/1973 ，IEC  255-4（5kV 1.2/50us脉冲电压）

校正幅度：满度最小±3%，零点最小±1%

磁场影响：0.4kA/m  磁场强度变化＜0.05%

工作条件：温度-10～55℃ 相对湿度 ≤95%  无凝露

贮藏条件：温度-40～70℃ 相对湿度 ≤95%  无凝露

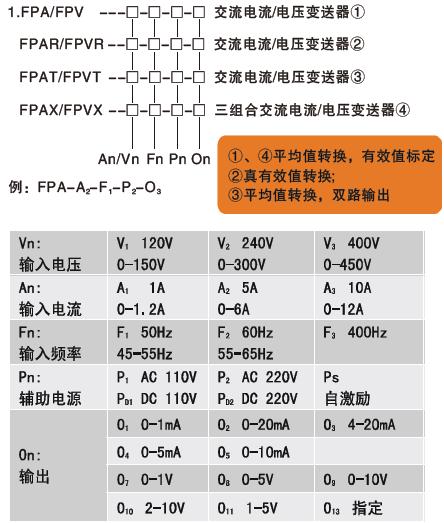

FPA交流电流变送器的选型代码

常用规格实例

型号: FPA-A2-F1-P2-O3  ;

精度: ±0.2%

输入: 1P2W, 5Aac,  50Hz;

输出: 4~20mAdc

电源: AC220V

描述: 此型号为单相交流电流变送器，5Aac  电流互感器（CT）变比电流信号输入，输出4~20mAdc, 工作电源AC220V

　　FPA电流变送器型号

　　·FPA---交流电流变送器(平均值转换，有效值标定)

　　·FPAT---交流电流变送器(双路输出)

　　·FPAX---交流电流变送器(平均值转换，有效值标定，三组合)

　　·FPAR---交流电流变送器(真有效值转换)

　　·FPAN---负序电流变送器

　　·FPA-A2-F1-P2-O3(FPA铁壳电流变送器/输入0~5A/输出4~20mA/供电电源AC220V)

　　·FPA-A2-F1-P2-O11(FPA铁壳电流变送器/输入0~5A/输出1~5V/供电电源AC220V)

　　·FPA-A2-F1-PD2-O3(FPA铁壳电流变送器/输入0~5A/输出4~20mA/供电电源DC220V)

　　·FPA-A2-F1-PD2-O11(FPA铁壳电流变送器/输入0~5A/输出1~5V/供电电源DC220V)

　　·FPA-A3-F1-P2-O3(FPA铁壳电流变送器/输入0~10A/输出4~20mA/供电电源AC220V)

　　·FPA-A3-F1-P2-O11(FPA铁壳电流变送器/输入0~10A/输出1~5V/供电电源AC220V)

　　·FPA-A3-F1-PD2-O3(FPA铁壳电流变送器/输入0~10A/输出4~20mA/供电电源DC220V)

　　·FPA-A3-F1-PD2-O11(FPA铁壳电流变送器/输入0~10A/输出1~5V/供电电源DC220V)

　　FPV电压变送器型号

　　·FPV---交流电压变送器(平均值转换，有效值标定)

　　·FPVT---交流电压变送器(双路输出)

　　·FPVX---交流电压变送器(平均值转换，有效值标定，三组合)

　　·FPVR---交流电压变送器(真有效值转换)

　　·例2: FPVT-V1-F1-P2-O8/O1 二路输出(电压变送器、输入: 0-120V、频率: 50Hz、辅助电源: AC 220V、输出:  0-5V/0-1mA)

　　·例3: FPV-V1-F1-PD2-O8(按0-150V校正电压变送器、输入: 0-150V、频率: 50Hz、辅助电源: DC220V、输出:  0-5V)。

　　·FPV-V1-F1-P2-O3(FPV铁壳电压变送器/输入0~120V/输出4~20mA/供电电源AC220V)

　　·FPV-V1-F1-P2-O11(FPV铁壳电压变送器/输入0~120V/输出1~5V/供电电源AC220V)

　　·FPV-V1-F1-PD2-O3(FPV铁壳电压变送器/输入0~120V/输出4~20mA/供电电源DC220V)

　　·FPV-V1-F1-PD2-O11(FPV铁壳电压变送器/输入0~120V/输出1~5V/供电电源DC220V)

　　·FPV-V3-F1-P2-O3(FPV铁壳电压变送器/输入0~400V/输出4~20mA/供电电源AC220V)

　　·FPV-V3-F1-P2-O11(FPV铁壳电压变送器/输入0~400V/输出1~5V/供电电源AC220V)

　　·FPV-V3-F1-PD2-O3(FPV铁壳电压变送器/输入0~400V/输出4~20mA/供电电源DC220V)

　　·FPV-V3-F1-PD2-O11(FPV铁壳电压变送器/输入0~400V/输出1~5V/供电电源DC220V)

　　·FPVX-V3-F1-P2-O3(FPVX三组合铁壳电压变送器/输入0~400V/输出4~20mA/供电电源AC220V)

　　·FPVX-V3-F1-PD2-O11(FPVX三组合铁壳电压变送器/输入0~400V/输出1~5V/供电电源DC220V)。

　　FP功率变送器铁壳规格型号

　　FPW301---三相四线有功功率变送器;

　　FPK301---三相四线无功功率变送器;

　　FPWK301---三相四线有功功率/无功功率组合变送器

　　功率变送器FPK301(FPK301-V1-A2-F1-P2-O3)

　　功率变送器FPK201(FPK201-V1-A2-F1-P2-O3)

　　功率变送器FPK101(FPK101-V1-A2-F1-P2-O3)

　　功率变送器FPW301(FPW301-V1-A2-F1-P2-O3)

　　功率变送器FPW201(FPW201-V1-A2-F1-P2-O3)

　　功率变送器FPW101(FPW101-V1-A2-F1-P2-O3)

　　三相三线有功功率变送器FPW-201

　　三相四线有功功率变送器FPW-301

　　单相无功功率变送器FPK-101

　　三相三线无功功率变送器FPK-201

　　三相四线无功功率变送器FPK-301

　　单相有功无功功率组合变送器FPWK-101

　　三相三线有功无功功率组合变送器FPWK-201

　　三相四线有功无功功率组合变送器FPWK-301

　　FPF-F1-B4-O3-P2频率变送器

　　FPF频率变送器

　　FPPF功率因数变送器

　　FPD-1直流变送器(单路输出)

　　FPD-2直流变送器(双路输出)

　　FPDH-1直流变送器(单路输出，高压)

　　FPDH-2直流变送器(双路输出，高压)

　　FPWH电能变送器，FPWH201有功电能变送器，FPKH301无功电能变送器，FPWKH电能变送器，

     苏州迅鹏仪器仪表有限公司用工匠精神做好每一台FP系列电力变送器。除了FPA电流变送器，还有FPAX三相电流变送器，FPV电压变送器,FPVX三相电压变送器，FPVR真有效值电压变送器，FPVT双路电压变送器，FPW201功率变送器，FPW301功率变送器，FPK201无功变送器，FPWT有功功率变送器，FPWH电能变送器,FPWWH电能变送器，FPD-1直流变送器，FPD-2直流变送器，FPDH-1直流电流变送器，FPDH-2直流电压变送器，FPF频率变送器。FPAT双路输出交流电流变送器苏州迅鹏
