XP系列热电阻隔离器(热电阻进/热电阻出)的概述

XP系列热电阻隔离器接收现场的3线制Pt100、Cu50、Pt1000等其他类型的热电阻信号，经过隔离后输出，可输出1:1热电阻信号，热电阻输出可接线为2线制或3线制或4线制。也可经过隔离和线性化处理后，转换成与温度成线性关系的标准信号输出。可选1入1出，1入2出。

产品广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS等工业测控系统，用来完善和补充系统模拟I/O插件功能，提高自动化控制系统的抗干扰能力，保证系统的稳定性和可靠性。

XP系列热电阻隔离器的特点

■ 输入、输出、电源三方完全隔离，抗干扰能力强

■ 精度高，线性度高，长期运行稳定性高

■ 模块化设计，体积小，功耗低，适合密集安装

■ 底座与主机可以分离插拔，安装、拆卸、维护方便简单

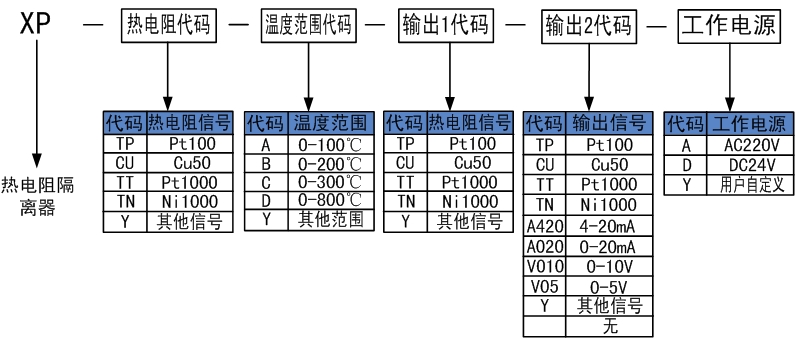

XP系列热电阻隔离器的选型代码

常用规格实例

参照选型代码表，正确规范书写订货型号代码

举例1 输入：Pt100（0-200℃），输出：1路Pt100，工作电源：24VDC

订货型号：XP-TP-B-TP-D

举例2 输入：Pt100（0-100℃），输出1：Pt100，输出2：4-20mAdc，工作电源：24VDC

订货型号：XP-TP-A-TP-A420-D

举例3 输入：Pt100（0-150℃），输出1：Pt100，输出2：Pt100，工作电源：24VDC

订货型号：XP-TP-Y-TP-TP-D（Y=0-150℃）

XP系列热电阻隔离器的安装与拆卸

详细产品介绍请点击下载  热电阻隔离器.pdf

英文产品说明书请点击下载  RTD Signal Isolator.pdf

若需快速了解全系列的隔离器和安全栅请点击下载  隔离器和安全栅速查手册.pdf
