XP系列称重信号变送器的概述

XP 系列称重信号变送器（一入一出、一入二出）是给现场应变电桥式称重传感器提供激励电源，经过隔离输出 1:1 的 mV 信号或变送为标准模拟量信号输出。仪表广泛应用于数据采集、信号传输转换和集散称重控制系统和配料系统，主要应用于水泥、混凝土、玻璃、造纸、塑胶、化工、冶金、有色、棉纺、试验机等行业称重式料位、重量负荷、张力、拉压力信号的变送、传输、检测等。用来完善和补充系统模拟 I/O 插件功能，提高系统的抗干扰能力，保证系统的稳定性和可靠性。

XP系列称重信号变送器的特点

■ 输入、输出、电源三方完全隔离，抗干扰能力强

■ 精度高，线性度高，长期运行稳定性高

■ 模块化设计，体积小，功耗低，适合密集安装

■ 配置有零点和满度调整电位计，操作方法简单，调整幅度宽

■ 为传感器提供稳定可靠的 10V/40mA 精密电源

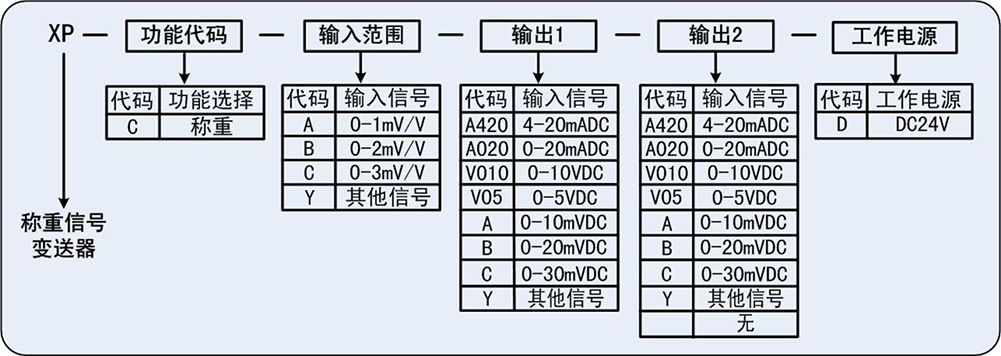

XP系列称重信号变送器的选型代码

参照选型代码表，正确规范书写订货型号代码

举例 1 输入：3mV/V，输出：1 路 4-20mA，工作电源：24VDC

订货型号：XP-C-C-A420-D

举例 2 输入：2mV/V，输出：1 路 1:1mV 输出+1 路 4-20mA，工作电源：24VDC

订货型号：XP-C-B-B-A420-D

XP系列称重信号变送器的安装与拆卸

详细产品介绍请点击下载称重信号变送器.pdf

英文产品说明书请点击下载Strain Gauge Isolated Transmitter.pdf
