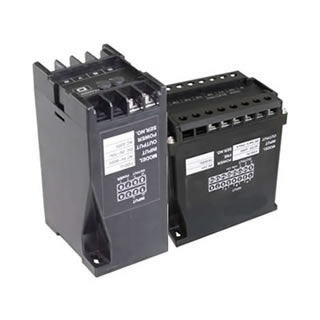

功率因数变送器的功能与特征

用途：测量单、三相系统的功率因数，隔离变送输出模拟信号，供远程装置，计算机、自动化控制系统作信息输入，广泛于电力系统。

测量：单相二线,三相三线,三相四线

输入：电流5Aac,1Aac;电压150Vac,600Vac

精度：±0.2%RO

输出：4~12~20mAdc,0~5~10Vdc 等模拟量信号

电源：AC220V或AC/DC85~265V或DC24V

尺寸：112（L）×100（W）×70（H）mm

安装：35mm标准导轨、底座螺钉安装

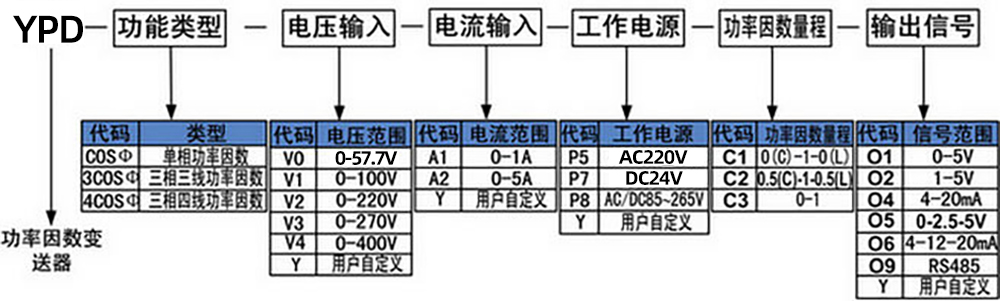

功率因数变送器的选型代码

常用规格实例

型号: YPD-3COSφ-V1-A2-P5-C2-O6 ;

精度: ±0.2%

输入: 3P3W, 5Aac,100Vac, 50Hz

输出: 4~12~20mAdc (-0.5C~1~0.5L)

电源: AC220V

描述: 此型号为三相三线功率因数变送器，5Aac 电流互感器（CT）变比电流信号，100Vac电压互感器（PT）变比电压信号输入，输出4~12~20mAdc,对应功率因数值-0.5C~1~0.5L,工作电源AC220V
