XP1200系列热电偶输入采集模块

全国服务热线：18962116539

在线咨询

XP1200系列热电偶输入采集模块的基本性能

输入通道隔离，最多支持4路热电偶信号输入数据采集。

工业电路设计，高精度低温漂，抗干扰性强。

模块电源为直流24V，设计有反接保护电路，可防止误接损坏产品。

通讯接口为隔离RS485接口，采用标准Modbus-RTU协议（从机模式）。

采样周期1秒/次，K/J/N/E型热电偶误差≤±2℃，S/B/R/T型热电偶误差≤±3℃。

高精度冷端补偿，冷端误差≤±0.5℃。

标准35mm DIN导轨安装，支持多机层叠安装方式，可有效减少安装面积，提高空间使用率。

配套上位机工具软件，简洁实用。

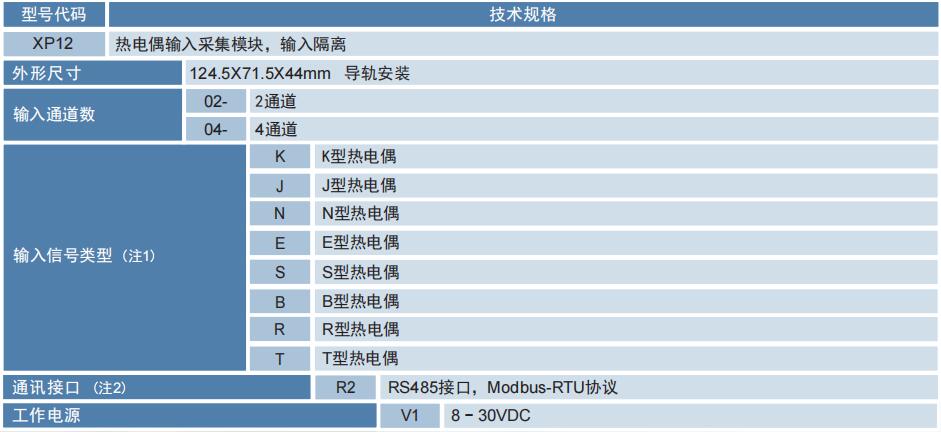

XP1200系列热电偶输入采集模块的选型表

注 1、K/J/N/E型热电偶之间可通用，S/B/R/T型热电偶之间可通用，通过上位机软件选择热电偶类型；但20mV类（S/B/R/T）和100mV（K/J/N/E）类，不能共存；

注 2、模块通讯地址范围1~247，波特率9600bps或19200bps可设，无校验、奇校验、偶校验可设；

选型示例

输入：4路K型热电偶信号

通讯接口：RS485 Modbus-RTU协议

工作电源：DC24V

安装方式：导轨安装

型号：XP1204-KR2V1
